★傳動系統全面采用進口直線導軌，速度快，精度高，聲音小，質量穩定。
★靜電板采用日本原裝進口件，其他零配件也大量采用了進口產品。
★兩個切割頭，一個半刀切割，一個全刀切割，半刀采用固定下刀深度確保半刀切割效
★最快切割速度達 1000 mm/s。
電子材料切割機,不干膠切割機，提供了電子行業打樣專業的解決方案。新增全新力控機頭和激光定位實現切割壓力精準控制和定位切割，切割效果和質量都有大幅度提高。得益于力控技術，可完全解決臺面平整度對產品切割質量的影響，只需設定壓力即可實現完美的半切，全切效果。可定位切割各種印刷線路或者電子材料，DCG70系列采用真空吸附材料。根據切割材料和應用行業的不同，又可稱為電子模切機，電子材料切割機、激光刀模繪圖儀，不干膠切割機，薄膜切割機等。
主要特點:
一 與刀模相比
1.節省開模費；2.節省磨刀費，3.修改方便
二 與激光切割機相比
1.切割材料邊緣不黑 2.切割薄料不會燒焦 3.工作時沒有刺眼的光 4.使用成本低
三 特有的功能
1.全斷和半斷切割可以一次完成 2.切割精度高達0.05毫米 3.可以繪圖 4.配備壓痕條可以壓痕和切割一次完成 5.定位切割功能可 精準 定位切割各種電子材料 6.力控刀可切割完美的半刀效果
四 應用范圍
1.光電材料打樣 2.柔性線路板打樣 3.觸摸式薄膜開關打樣
主要切割材料:
3M雙面膠，光電材料（遮光、擴散、反射），絕緣類材料，薄膜開關
主要應用行業:
FPC，薄膜開關，光電，覆蓋膜等

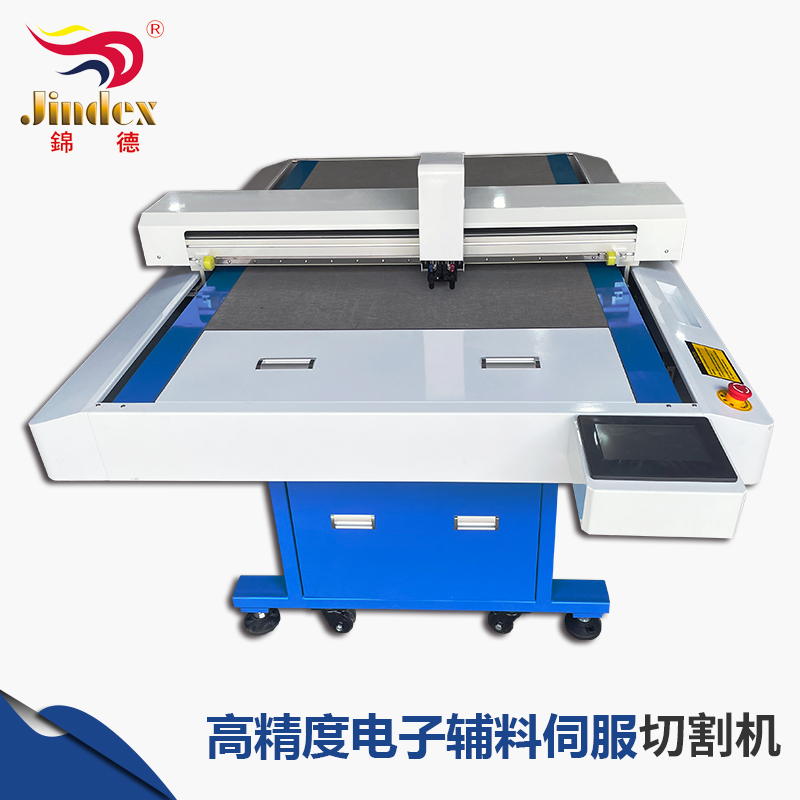

錦德Ver16.51-OCA高精度電子輔料伺服平板切割機參數規格表
| 規格型號 | JD-OCA-0906A | JD-OCA-1209A | JD-OCA-1509A |
| 最大實切面積 | 900mm*600mm | 1200mm*900mm | 1500mm*900mm |
| 最大材料寬度 | 650mm | 950mm | 950mm |
| 裝料內容/方式 | 平面材料OCA 等四層電子薄膜材質；滿足500mmx500mm 批量裁剪 | ||
| 傳輸方式 | LAN PORT,網口傳輸 | ||
| 原點坐標設定 | 可自行設定原點和自行設定切割起始位置。 | ||
| 刻刀標準 | 9U 或者 15U,根據 OCA 材料厚度配置不同刀片(1mm 以下 OCA 用 9U,1mm 以上 OCA 用 15U 刀)。 | ||
| 切割材質和厚度 | 適用各種OCA 或軟性 PVC 等四層軟膜電子薄膜材質，OCA 厚度為 0.05mm-1mm。以及各種高精密度電子軟性材料切割 | ||
| 切圓精度 | 適用切割各種 R=1mm 的圓形或者半圓形。 | ||
| 切倒角精度 | 能夠倒角R=0.5mm 精度的，支持正方形和長方形各種形狀 | ||
| 半切（斷）精度 | 半斷 0.05mm 至 0.1mm 厚度離型膜裁斷，0.05mm 厚度 OCA 不裁斷。 | ||
| 機械/軟件解析度 鋁板平臺精度 | 機械解析度：0.025mm/step；軟件精度0.05mm/step43mm 厚高精密度純鋁型材蜂窩鋁板，鋁板平臺精度達到±0.1mm | ||
| 內外形狀精度 | 外形精度：500mmx500mm±0.1mm，間距切割精度（任意兩個位置）：在500mmx500mm 有效范圍內精度±0.1mm， 開孔切割精度：長10mmx 寬 3mm±0.1mm， | ||
| CAD 兼容性 | 支持導入導出CAD格式，以及HPGL 等格式 | ||
| 裁剪軟件 標配能力 | 1. 裁切軟件支持基本設計畫圖/編輯/修改/陣列/保存圖紙； 2、 編輯裁切順序和刀路能力 ；3、支持編輯起到點順序功能 4、可以手動設置裁切起始位置。5、還有更多裁剪編輯修改功能。 | ||
| 觸摸控制面板 | 智能觸摸屏控制，能夠進行移動、重復裁剪，以及換刀后修改刀深測試等功能。 | ||
| 切割出模速度 | 每小時≥50 張（一出12 模，掏空長度10mmx3mm 寬） | ||
| 重復切割生產 | 觸摸屏操作，支持一鍵重復切割生產（開始鍵）。 | ||
| 驅動方式 | 高精密度純數字伺服電機和伺服驅動器，3 弧分高精密度減速機，裁床8 軸高精度控制卡 | ||
| 電源和電壓 | 110/250v 50-60Hz 120W(max)；氣泵：1.1KW；單相 | ||
